Рифлёные конвейерные ленты CHEVRON – идеальное решение в случаях, когда материал необходимо
транспортировать под высокими углами наклона.
С этой целью SAVA разработала исключительно выносливые и высококачественные конвейерные
ленты типа Chevron и High-Chevron. Преимущества этих лент в долгом сроке службы и гибкости,
благодаря однородным рёбрам Chevron, каландрированных из резиновых покрытий.



Области применения:

• каменоломня, песчаный карьер
• цементный завод, печь для обжига извести
• сельское хозяйство: транспортировка свёклы, хлебных злаков, картофеля, удобрений, древесной
стружки
• транспортировка угля и кокса
• завод сахарной свеклы
• солеварня
• передвижные дробилки и грохоты



Максимальный угол наклона конвейерной ленты с гладкой поверхностью
варьируется между 15 и 22 градусами и зависит от типа материала.
Конвейерные ленты для наклонной транспортировки с профилированной
поверхностью достигают углы наклона между 30 градусами и свыше 40
градусов.
В неблагоприятных условиях погрузки материал можно нагрузить только в
ширине профилированной поверхности.
Объём высчитывается таким же способом, что и для транспортировки лент с
гладкой поверхностью.



Уменьшение коэффициента K

Угол наклона 14° 16° 18° 20° 22° 24° 26° 28° 30° 35° 40°
Свободные прокатки и грубый материал 0,91 0,89 0,85 0,81 0,76 0,71 0,66 0,61 0,56 - -
Липкий материал 1     0,93     0,85     0,58 0,47



Теоретический объемный расход конкретного Qth (м3/h) на двух-секционного бездельников
при V=1 м/с, желоба угол 20°, материал статический угол скольжения 10°, горизонтального транспортирования, гладкий пояс

Ширина ленты (мм) 400 500
Свой Qth (м3/h) 40 70



Теоретический объемный расход конкретного Qth (м3/h) на трех-секционного бездельников
при V=1 м/с, желоба угол 20°, материал статический угол скольжения 10°, горизонтального транспортирования, гладкий пояс

Ширина ленты (мм) 500 650 800 1000 1200
Свой Qth (м3/h) 60 110 172 281 412



Минимальные диаметры шкивов (мм)

ШЕВРОННЫЕ ленты с высотой профиля 16 мм ЕР 250/2 ЕР 400/3
Минимальный диаметр шкива (мм) Ø 250 Ø 315



Высокий-ШЕВРОННЫЕ ленты с высотой профиля 25 и 32 мм ЕР 250/2 ЕР 400/3
Минимальный диаметр шкива (мм) Ø 250 Ø 315


Другие конструкции по запросу.



Берем минимум-до регулировки (% центра расстояние)

Фиксированный или автоматический приемный на хвост
1,5%



МАКСИМАЛЬНОЕ РАССТОЯНИЕ МЕЖДУ РОЛИКАМИ

Зевака нося группы 0,5 метра
Ролик холостой ветви группы * <= 0,8 метр


* Оно не должно быть кратно интервал между двумя планками.



МАКСИМАЛЬНЫЙ УГОЛ ЖЕЛОБА

Стандартный натяжной группы Высота профиля 16 мм Высота профиля 25 и 32 мм
- 3-ролл 30° 25° (1)
- 2-ролл 30° 20°


(1) шириной менее 800 мм: 20°



Ремень СПЛАЙСИНГА - Дополнительная длина каждого соединения (м) заказывается

Тип соединения Ленты ЕР 250/2 Ленты ЕР 400/3 Ленты ЕР 500/4
Горячая вулканизация 0,65 м 0,85 м 1,10 м
Холодный сращивание 0,70 м 0,90 м 1,20 м


Другие пояса конструкции по запросу. Шеврон ремни также могут быть сращены с механическими зажимами.



ШЕВРОННЫЕ конвейерные ленты с профилями типа и АГ

Высота профиля 16 мм

Б (мм) Профиль A (мм) С (мм) EP250/2
3,5/1		 EP400/3
3,5/1,5		 EP500/4
4/2
400 В 33 330 35 1
500 В 33 330 85   1
В 44 440 30 1 1
600 В 44 440 80
В 51 510 45
В 54 540 30
650 В 44 440 105 1 1
В 51 510 70   1
В 54 540 55
В 62 620 15
800 В 51 510 145
В 54 540 130   1
В 62 620 90
В 72 720 40
1000 В 62 620 190
В 72 720 140   1
В 83 830 85
В 94 940 30
1200 В 83 830 185   1
В 94 940 130   1
В 101 1010 95
В 112 1120 40
1400 В 101 1010 195   1
В 112 1120 140
В 133 1330 35
1600 В 133 1330 135
1800 В 161 1610 95


Высота профиля 25 мм

Б (мм) Профиль A (мм) С (мм) EP250/2
3,5/1		 EP400/3
3,5/1,5		 EP500/4
4/2
500 Ах 33 330 85   1
Ах 44 440 30
600 Ах 44 440 80
Ах 51 510 45
Ах 54 540 30
650 Ах 44 440 105   1
Ах 51 510 70   1
Ах 54 540 55
Ах 62 620 15
800 Ах 51 510 145
Ах 54 540 130
Ах 62 620 90   1
Ах 72 720 40
1000 Ах 62 620 190
Ах 72 720 140   1 1
Эх 83 830 85
Ах 94 940 30
1200 Эх 83 830 185
Ах 94 940 130   1 1
Ах 101 1010 95
Ах 112 1120 40
1400 Ах 101 1010 195
Ах 112 1120 140   1 1
Ах 133 1330 35
1600 Ах 133 1330 135
1800 Ах 161 1610 95

Конвейерные ленты CHEVRON с профилями типа A и AH
ВЫСОТА ПРОФИЛЯ 16 мм


























Конвейерные ленты с профилями типа Ф

Высота профиля 32 мм

Б (мм) Профиль A (мм) С (мм) Р (мм) EP250/2
3,5/1		 EP400/3
3,5/1,5		 EP500/4
4/2
500 F45 с 450 25 330   1
600 F45 с 450 75 330
650 F45 с 450 100 330   1
F60 600 25 330
800 F60 600 100 330   1
F70 700 50 330
1000 F70 700 150 330   1 1
F90 900 50 330
1200 F90 900 150 330   1 1
Выключателей f100 1000 100 330

• стандартные конструкции, другие по запросу
Шевронные конвейерные ленты также доступны в сочетании с ripcheck и в разных резиновое покрытие типов.

Конвейерные ленты с профилем типа F
ВЫСОТА ПРОФИЛЯ 32 мм

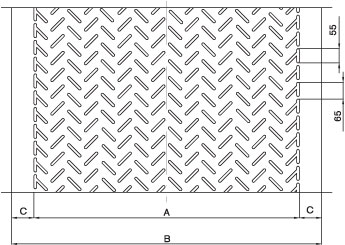

Конвейерные ленты с профилями типа Л (реверсивные)

Высота профиля 8 мм

Б (мм) Профиль A (мм) С (мм) EP400/3
3/1		 EP500/4
4/2
500 Л 38 380 60 только по запросу только по запросу
650 Л 51 510 70 только по запросу только по запросу
800 Л 64 640 80 только по запросу только по запросу
1000 Л 77 770 115 только по запросу только по запросу
1200 Л 103 1030 85 только по запросу только по запросу


Шевронные конвейерные ленты также доступны в сочетании с ripcheck и в разных резиновое покрытие типов.

Конвейерные ленты с профилем типа L (двухсторонние)
ВЫСОТА ПРОФИЛЯ 8 мм
