Капролон (полиамид 6) (стержень, пластина) графитонаполненный (черный) ТУ 6-06-38-89

Капролон графитонаполненный обладает высокими прочностными и эксплуатационными свойствами, благодаря графитовому наполнению коэффициент трения в 2-3 раза ниже, чем у обычного капролона, что, как минимум в 3 раза увеличивает срок службы изделий из него. При этом остальные физико-механические свойства материала остаются прежними, за исключением незначительного изменения диэлектрических свойств, за счет электропроводящих свойств графита.Обрабатывается фрезерованием, точением, сверлением и шлифованием так же как обычный капролон.

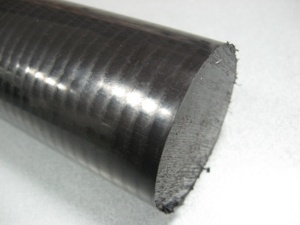

Капролон (полиамид 6) графитонаполненный стержень 50х1000

50 – диаметр, мм

10, 16, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 130, 150, 170, 200

Длины, мм:

500; 1000

Температурный режим, °C:

-40…+70 °C

Плотность, кг/м³:

Наименование

Ед. измерения

Значение

ГОСТ

Плотность

кг/м³

1160-1170

15139-69

Температура плавления

⁰С

220-225

21553-76

Разрушающее напряжение при растяжении

МПа

65-80

11262-80

Относительное удлинение

%

20-70

11262-80

Напряжение при относительной деформации сжатия 25 %

МПа

120-140

4651-82

Температура размягчения при изгибе при напряжении 1,8 МПа

⁰С

90-100

12021-84

Водопоглащение за 24 часа

%

1,0-1,5

4650-80

Коэффициент теплопроводности при комнатной температуре

Вт/м. град

0,37-0,42

23630.2-79

Средний коэффициент линейного теплового расширения на 1⁰С

в интервале температур:

от – 40 до 20⁰С

от 20 до 60⁰С

от   60 до 90⁰С

4,0 *10^-5

6,0 *10^-5

12,0 *10^-5

15173-70

Тангенс угла диэлектрических потерь при частоте 10⁶Гц

0,020-0,030

22372-77

Диэлектрическая проницаемость при 10⁶Гц

3,5-4,0

22372-77

Твердость по Бринеллю

МПа

140-150

4670-77

Коэффициент трения по стали

0,2-0,25

11629-75

Абразивный износ

мг/м³

1,1-1,4

11012-69
