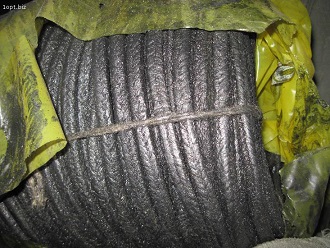

Сальниковая набивка ГОСТ 5152-84

Асбестовые плетеные сальниковые набивки ГОСТ 5152-84 используются для уплотнения сальниковых камер арматуры, центробежных и поршневых насосов, а также различных агрегатов при рабочих температурах от -70 до +300˚С.

Основой плетеных набивок являются различные волокнистые материалы. Для изготовления плетеных набивок используют нити и пряжу из асбеста, хлопка, лубяных и химических волокон. Важным компонентом набивок являются различные виды пропиток и наполнителей, придающие им необходимые свойства.

Пример условного обозначения:

Набивка АПР31 12х12 ГОСТ 5152-84

АПР - марка набивки

12х12 - сечение, мм

Основные параметры:

Размеры, мм:

4х4; 5х5; 6х6; 8х8; 10х10; 12х12; 13х13; 14х14; 16х16; 18х18; 19х19; 20х20; 22х22; 24х24; 25х25; 26х26; 28х28; 30х30; 32х32; 34х34; 35х35; 36х36; 38х38; 40х40; 42х42; 44х44; 46х46; 48х48; 50х50

Марка набивки

Применяемость

Рабочая среда

Максимально допустимые

давление среды, МПа

температура среды, °С

АПК-31

Воздух, нейтральные и слабокислотные растворы Нефтепродукты, газы и пары

4,5

300

Вода, пар

1,6

225

(АП) АП-31 (АСП) АСП-31

Нейтральные и агрессивные жидкие и газообразные среды, пар

4,5

От минус 70 до плюс 300

Нефтепродукты

2

От минус 30 до плюс 300

Нейтральные и агрессивные жидкие среды, нефтепродукты

2

250

АС

Нейтральные и агрессивные жидкие и газообразные среды

5

300

Аммиак жидкий и газообразный

4,5

От минус 70 до плюс 150

Газообразные среды

1

450

АСС

Нейтральные и агрессивные жидкие и газообразные среды

4,5

400

Аммиак жидкий и газообразный

От минус 70 до плюс 150

Газообразные среды

1

600

(АПР) АПР-31

Нейтральные и агрессивные жидкие и газообразные среды

32

От минус 70 до плюс 200

Нефтепродукты

2

От минус 30 до плюс 300

Нейтральные и агрессивные жидкие среды, нефтепродукты

2,5

210

4,5

АПРПС

Вода, пар, нефтепродукты, нефтяные газы, щелочи, органические продукты, угольные шламы, смолы, воздух, пасты

90

450

35

230

АПРПП

Вода, пар, нефтепродукты, нефтяные газы, щелочи, органические продукты, угольные шламы, смолы, воздух, пасты

90

200

АФТ

Сжиженные газы, жидкие и газообразные органические продукты

25

От минус 200 до плюс 300

Этилен

150

250

Органические продукты, кислые и щелочные среды, аммиак

3

300

34

250

Морская вода

4,5

От минус 2 до плюс 50

АГИ

Воздух, азот, инертные газы

20

325

Пар водяной

35

565

Нефтяные продукты

32

450

Вода, питательная вода, органические продукты

2

70

38

280

Аммиак жидкий и газообразный

32

От минус 70 до плюс 150

Жидкие и газообразные нефтепродукты и агрессивные среды

37

600

АФВ

Щелочная среда любой концентрации, сульфитный и сульфатный щелоки

2

180

АФ-1

Морская вода

20

От минус 2 до плюс 50

Топливо, масла, тяжелые и легкие нефтепродукты

От минус 40 до плюс 160

Дистиллят, бидистиллят, конденсат, вода пресная, питьевая, питательная, промышленная

3

260

20

260

Пар водяной

4

250

Особо чистые вещества

0,4

130

ПАФС

Углеаммониевые соли, бутиловые спирты

32

160

Кремнефтористоводородная кислота

0,15

70

(ФФ)

Серная и азотная кислоты концентрацией до 45 %, соляная кислота концентрацией до 35 %, органические кислоты и другие агрессивные жидкие среды

3

От минус 30 до плюс 100

УС

Серная, соляная, азотная и фосфорная кислоты

3

100

Пар водяной

10

300

Нефтепродукты

4,5

300

(ХБП)

Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода

20

120

2,5

(ЛП)

Воздух, инертные газы, минеральные масла, углеводороды, нефтяное темное топливо, промышленная вода, морская вода, растворы щелочей

16

150

2,5

ППФ

Морская вода

0,15

80

АР АРС

Промышленная вода, перегретый и насыщенный водяной пар

10

400

200

ХБР ХБРС

Промышленная вода

20

120
